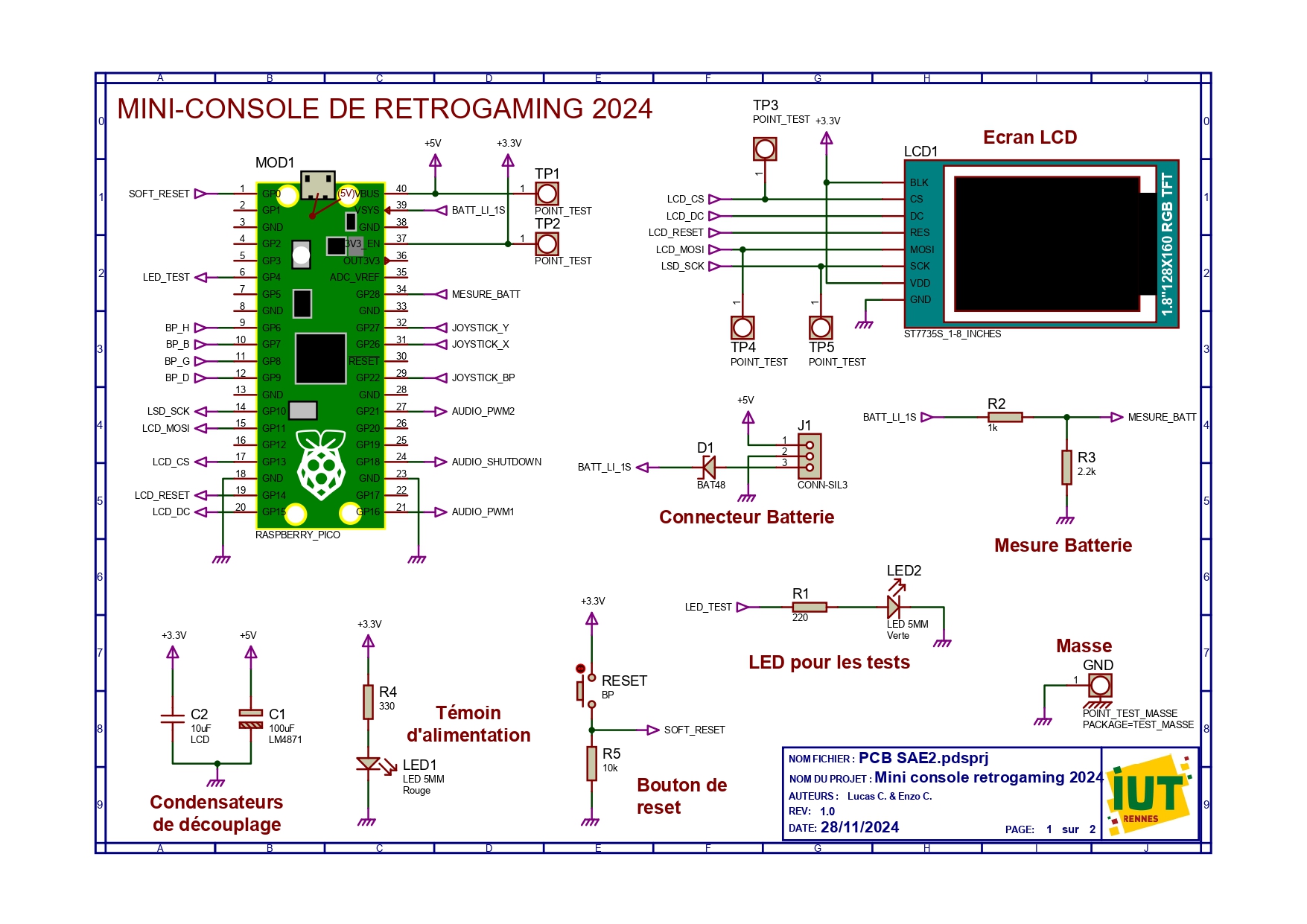

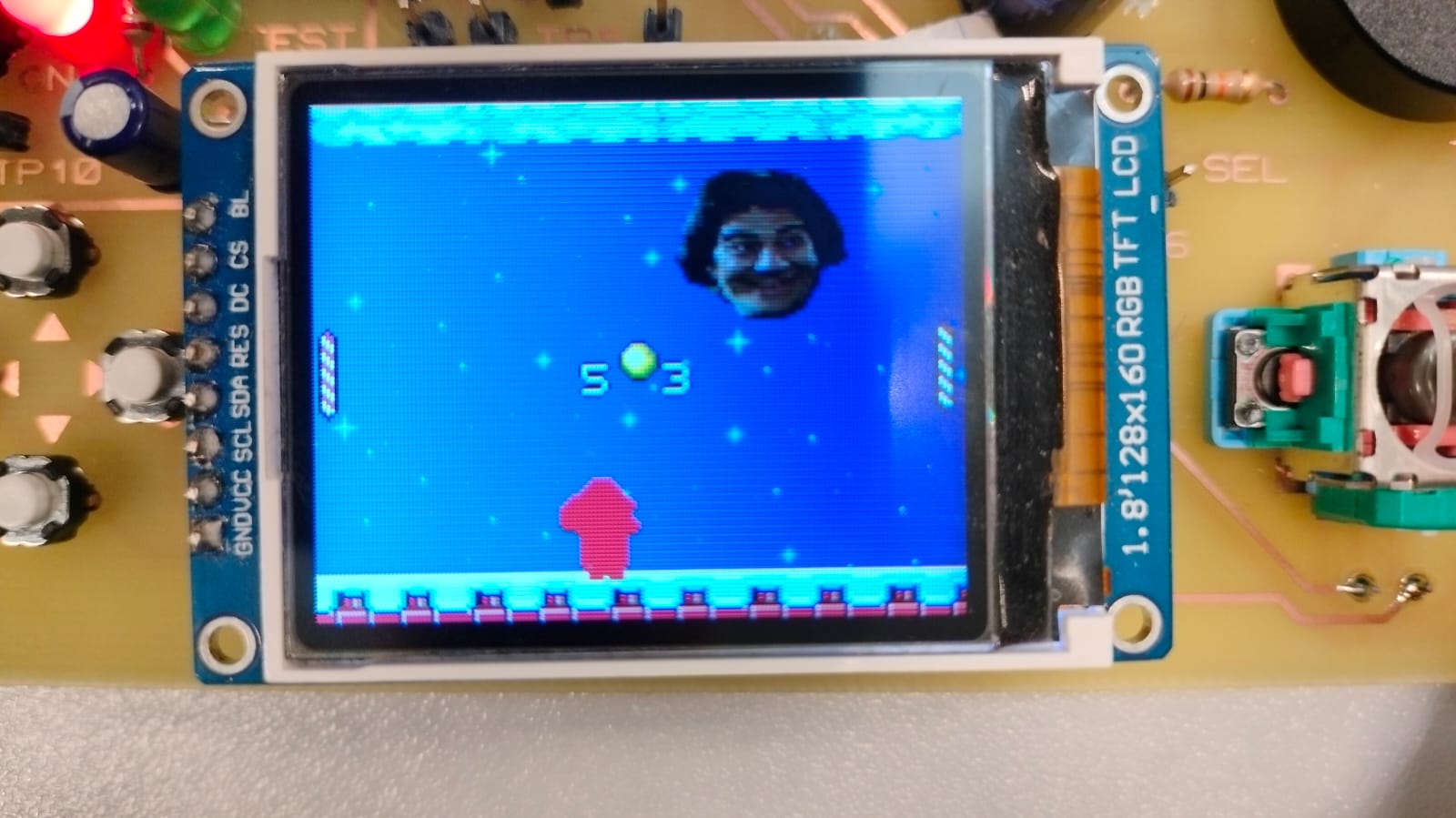

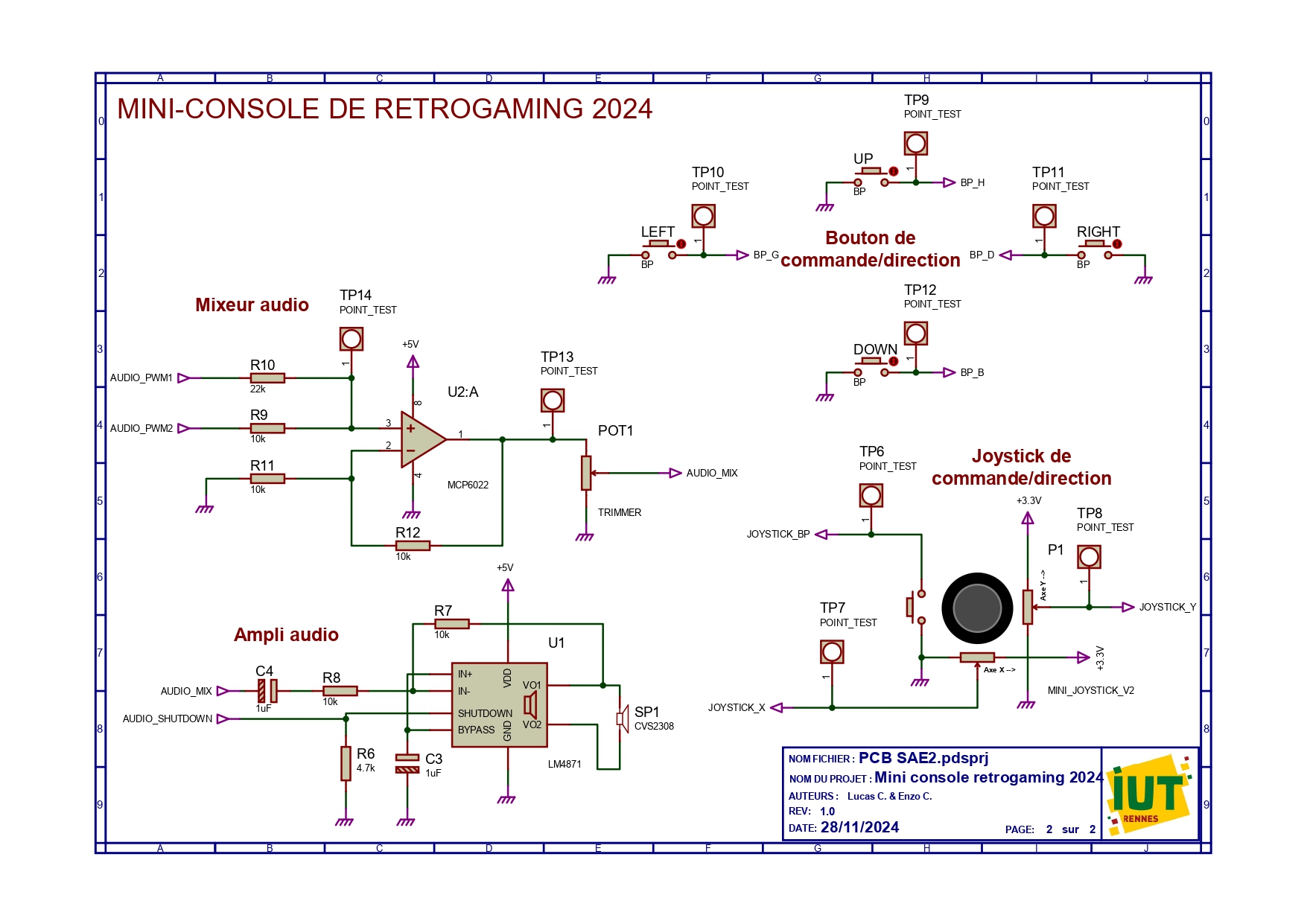

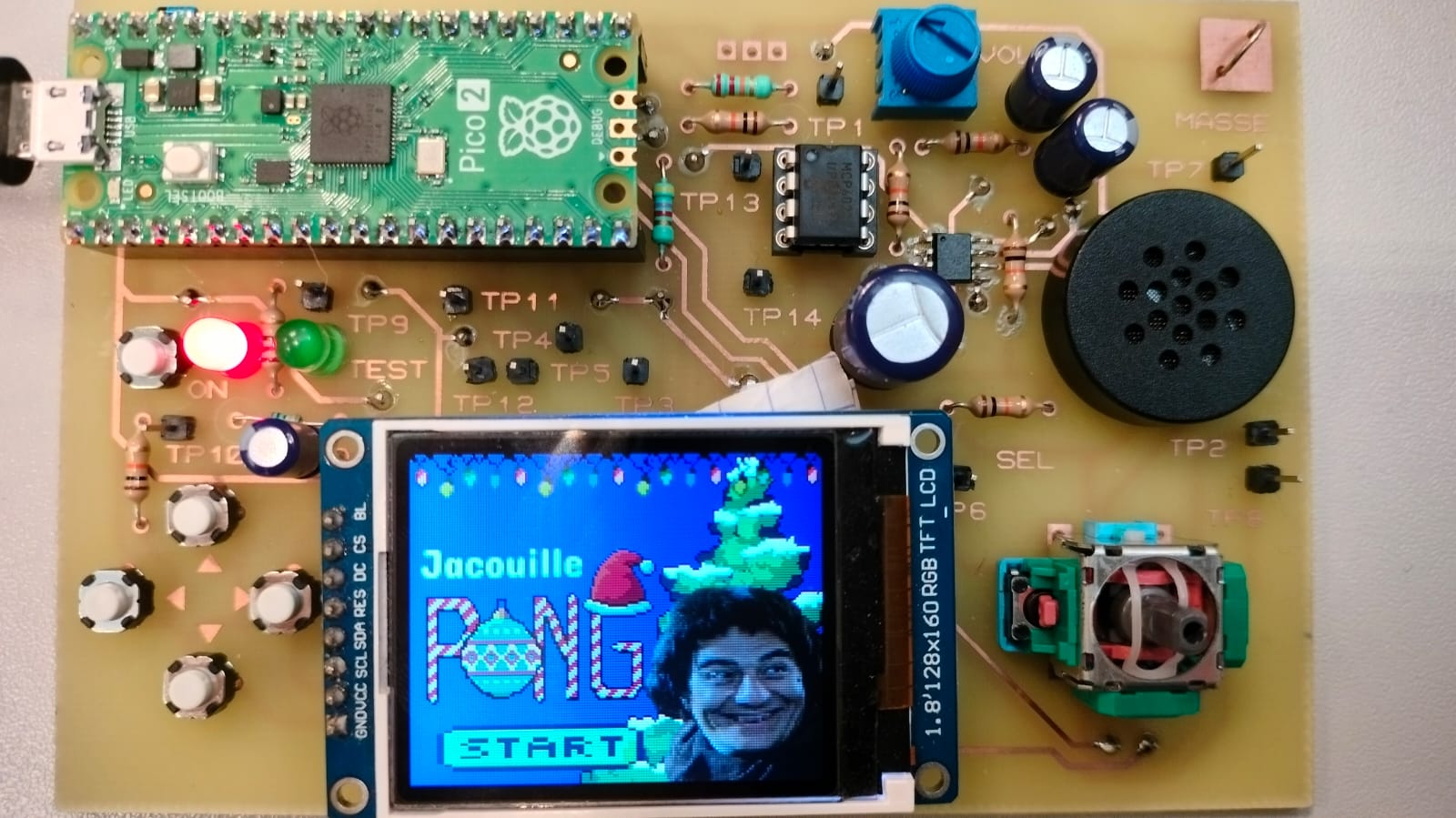

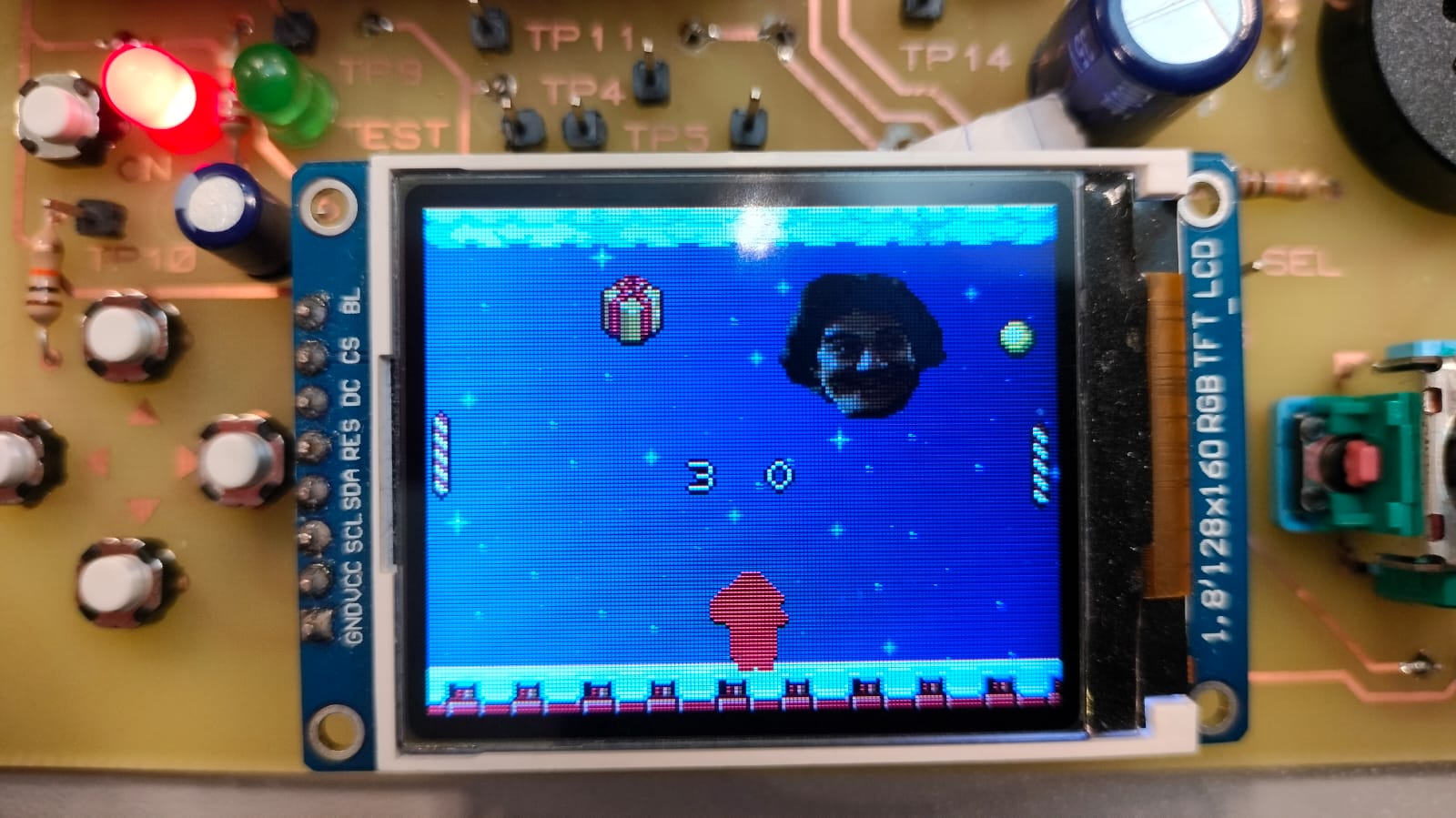

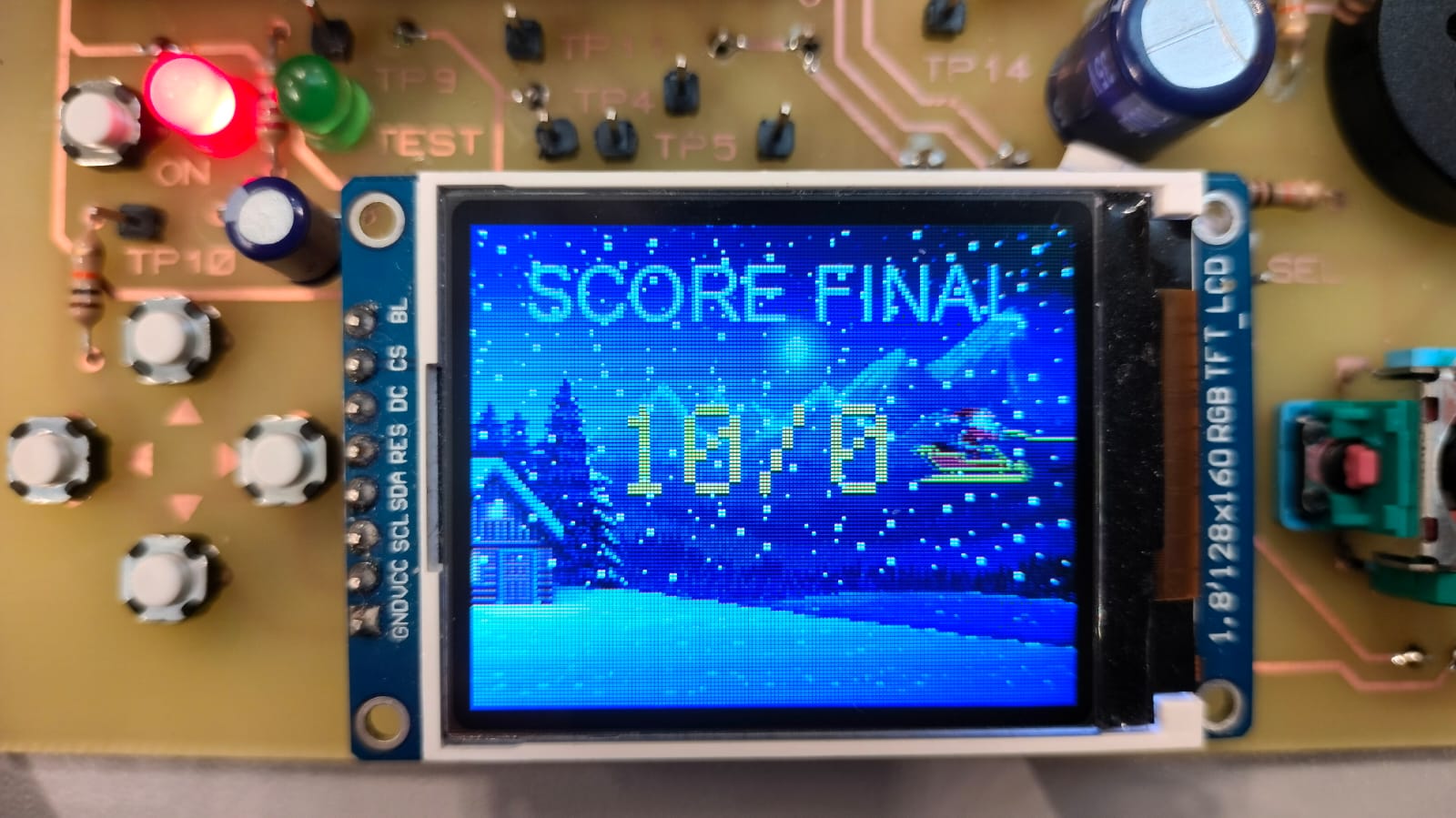

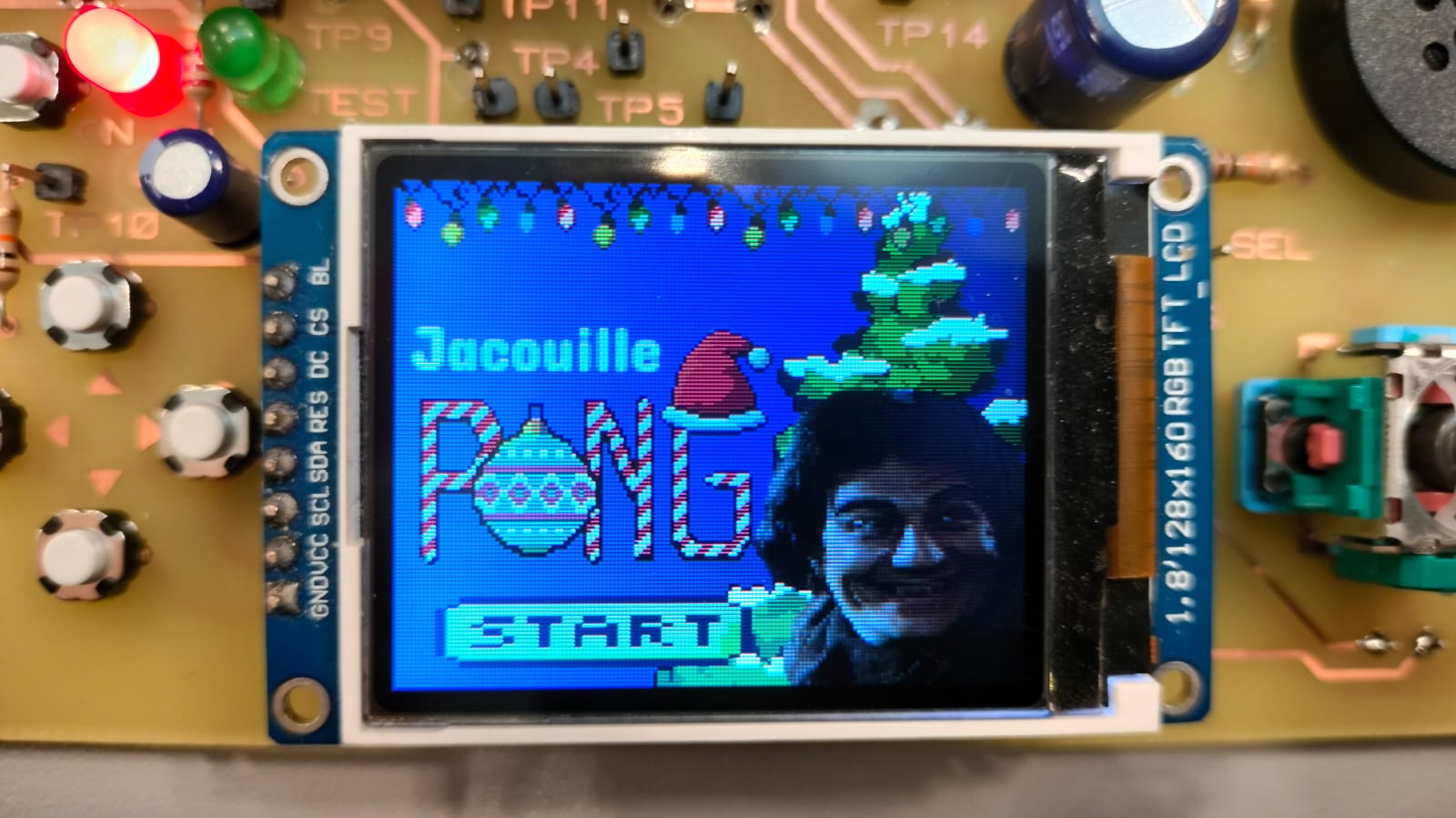

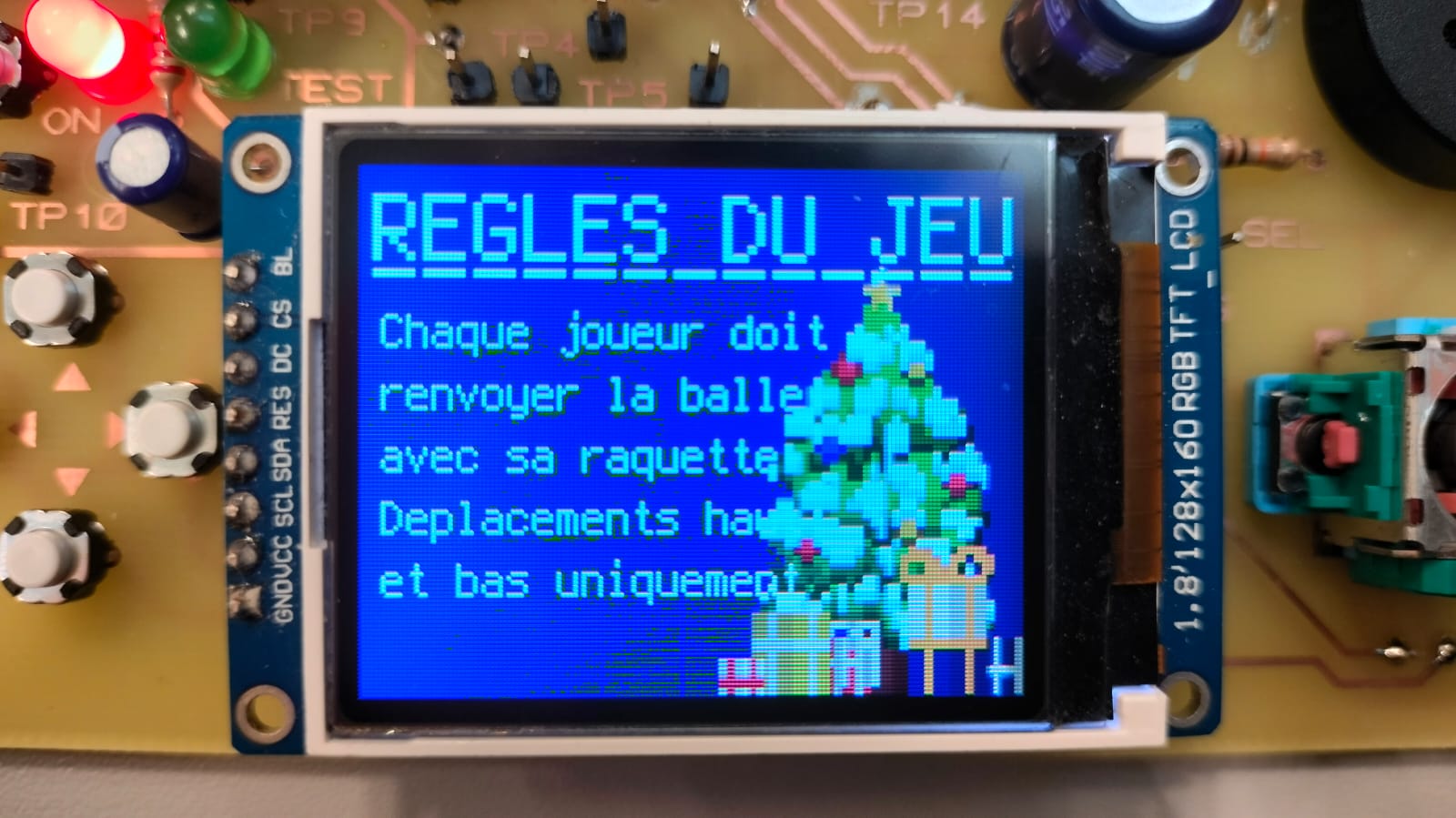

Dans le cadre de ma formation, j'ai dû réaliser avec mon binôme une console de jeu rétro gaming. Nous avons reproduit 3 jeux sur cette console: Le jeu gunfight, le jeu Pong et le jeu Space Rescue. Cette console est basée sur la carte Raspberry pi pico 2. Voici son schéma ci-dessous :

‍

‍

‍

Avec mon binôme, nous avons rencontré une erreur durant cette SAé, le schéma que nous avions dessiné comportait une erreur de saisie de schéma :

Sur la Raspberry Pi Pico, nous avions relié la piste 3.3v d'alimentation de la carte à la broche 3.3_EN au lieu de la broche 3.3OUT. Ce qui provoquait une remise à zéro systématique de la carte dès qu'on la connectait à un ordinateur.

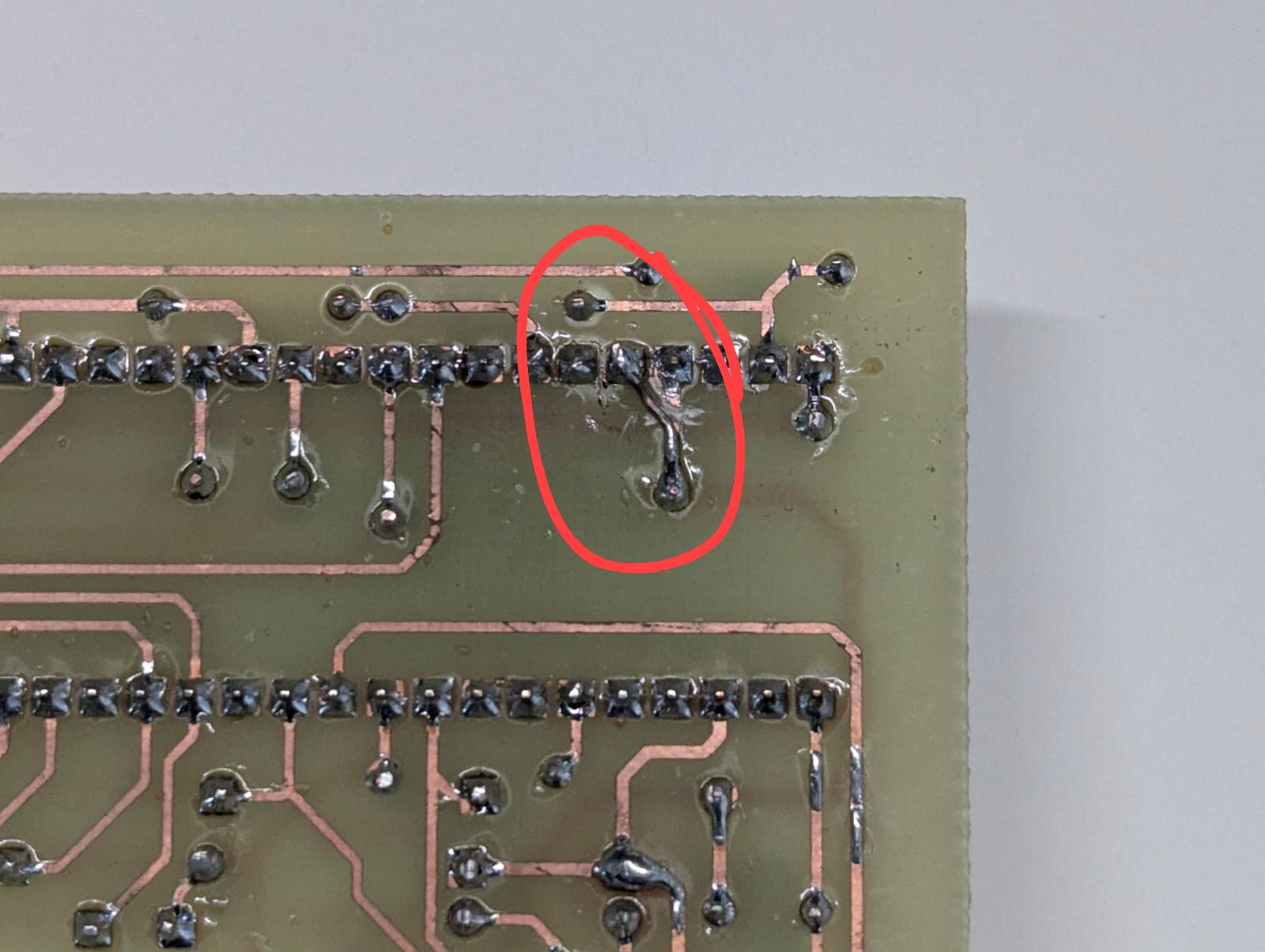

Pour régler ce problème, nous avons sectionné et re-routé une piste :

‍

Ce projet m'a permis de développer diverses compétences en programmation ainsi qu'en design de carte électroniques (notamment avec le logiciel Proteus). Il m'a aussi permis de développer mes compétences en programmation embarquée.
